СМК-01

Система магнитной коррекции предназначена для формирования качественного поверхностного профиля наплавленного валика в процессе электрошлаковой сварки.

Эффект достигается за счёт воздействия магнитного поля катушек на сварочную ванну. Индуцируемая при этом сила Лоренца ориентирует вектор сварочной ванны определённым образом, тем самым не позволяя наплавленному валику быть шероховатым. Это позволяет получить наплавленный валик более прямым и ровным, а профиль – более качественным. Кроме того, обеспечивается лучшая целостность соединения и хороший внешний вид.

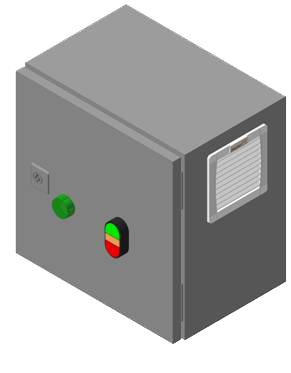

Система состоит из блока управления, блока питания, двух девиаторов (магнитных катушек), снабжённых защитными приспособлениями, комплекта монтажных частей.

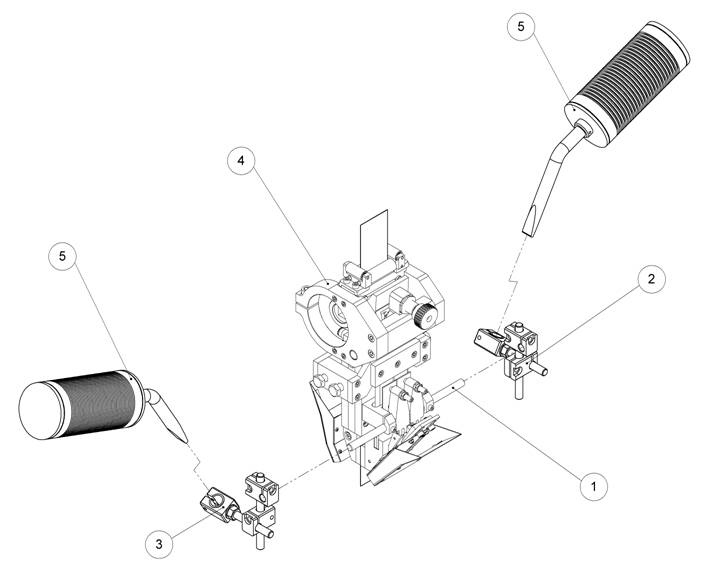

Установка девиаторов на наплавочную головку

1 – ось крепления держателей девиаторов,
2 – «правый» держатель девиатора, 3 – «левый» держатель девиатора,
4 – наплавочная головка, 5 – девиатор
